一、A27W-16T帶扳手彈簧微啟式安全閥產品概述
A27W-16T型帶扳手彈簧微啟式螺紋安全閥是一種適用于工作溫度≤200℃的水、空氣、蒸氣、油品等介質的設備或管路上，作為超壓保護裝置。當設備或管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備和管道的安全運行。
該類型安全閥采用彈簧直接載荷式，螺紋連接，閥蓋敞開式結構，帶提升扳手。
二、A27W-16T帶手柄彈簧全啟式安全閥主要零部件材料
|
序號 |
零件名稱 |
零件材料 |
|
|
1 |
閥體 |
黃銅 |
|
|
2 |
閥座 |
黃銅 |
|
|
3 |
調節圈 |
黃銅 |
|
|
4 |
閥瓣 |
黃銅 |
|
|
5 |
彈簧 |
50CrVa |
|
|
6 |
閥桿 |
黃銅 |
|
|
7 |
調整螺桿 |
黃銅 |
|
|
8 |
保護罩 |
黃銅 |
|
|
密封面材料 |
堆焊Co基硬質合金 |
||
三、A27W-16T帶手柄彈簧全啟式安全閥主要連接尺寸表
|
公稱壓力 PN(Mpa) |
公稱通徑 DN(mm) |
尺寸 |
|||||||
|
ZG |
do |
S |
H= |
L1 |
L |
G |
重量(Kg) |
||
|
1.6 |
15 |
1/2” |
16 |
30 |
176 |
54 |
35 |
1/2” |
1 |
|
20 |
3/4” |
20 |
34 |
189 |
59 |
37 |
3/4” |
1.2 |
|
|
25 |
1” |
25 |
40 |
221 |
70 |
42 |
1” |
1.7 |
|
|
32 |
11/4” |
31 |
48 |
247 |
83 |
45 |
11/4” |
2.1 |
|
|
40 |
11/2” |
37 |
56 |
269 |
89 |
55 |
11/2” |
3 |
|
|
50 |
2” |
48 |
66 |
305 |
104 |
67 |
2” |
4.7 |
|
|
65 |
21/2” |
62 |
86 |
362 |
116 |
76 |
21/2” |
9 |
|
|
80 |
3” |
73 |
98 |
383 |
125 |
84 |
3” |
11.5 |
|

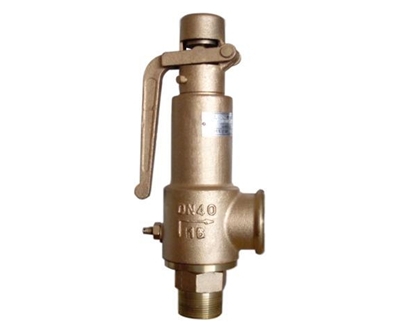

四、A27W-16T帶手柄彈簧全啟式安全閥主要結構圖
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
